Réseau de téléphonie IP

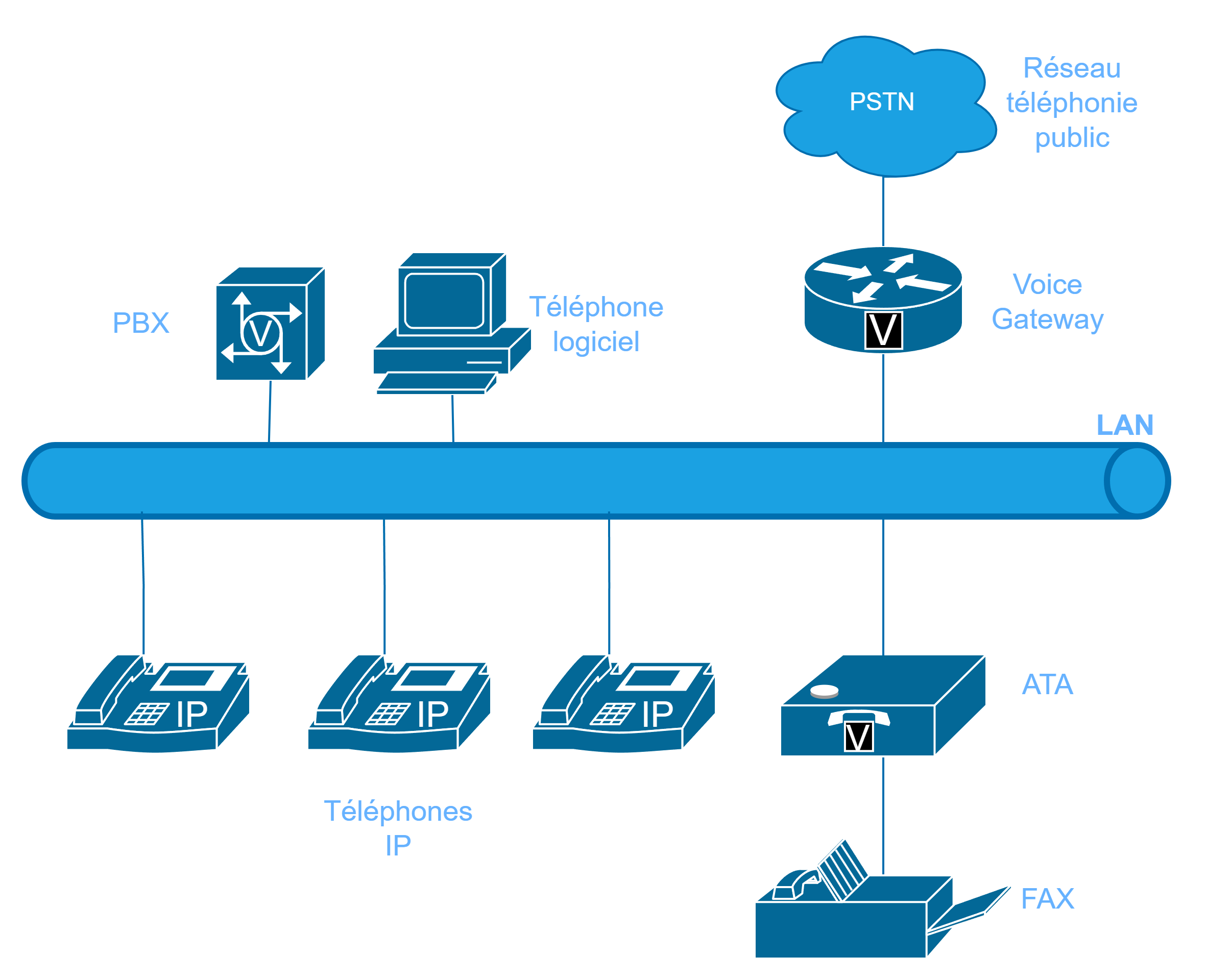

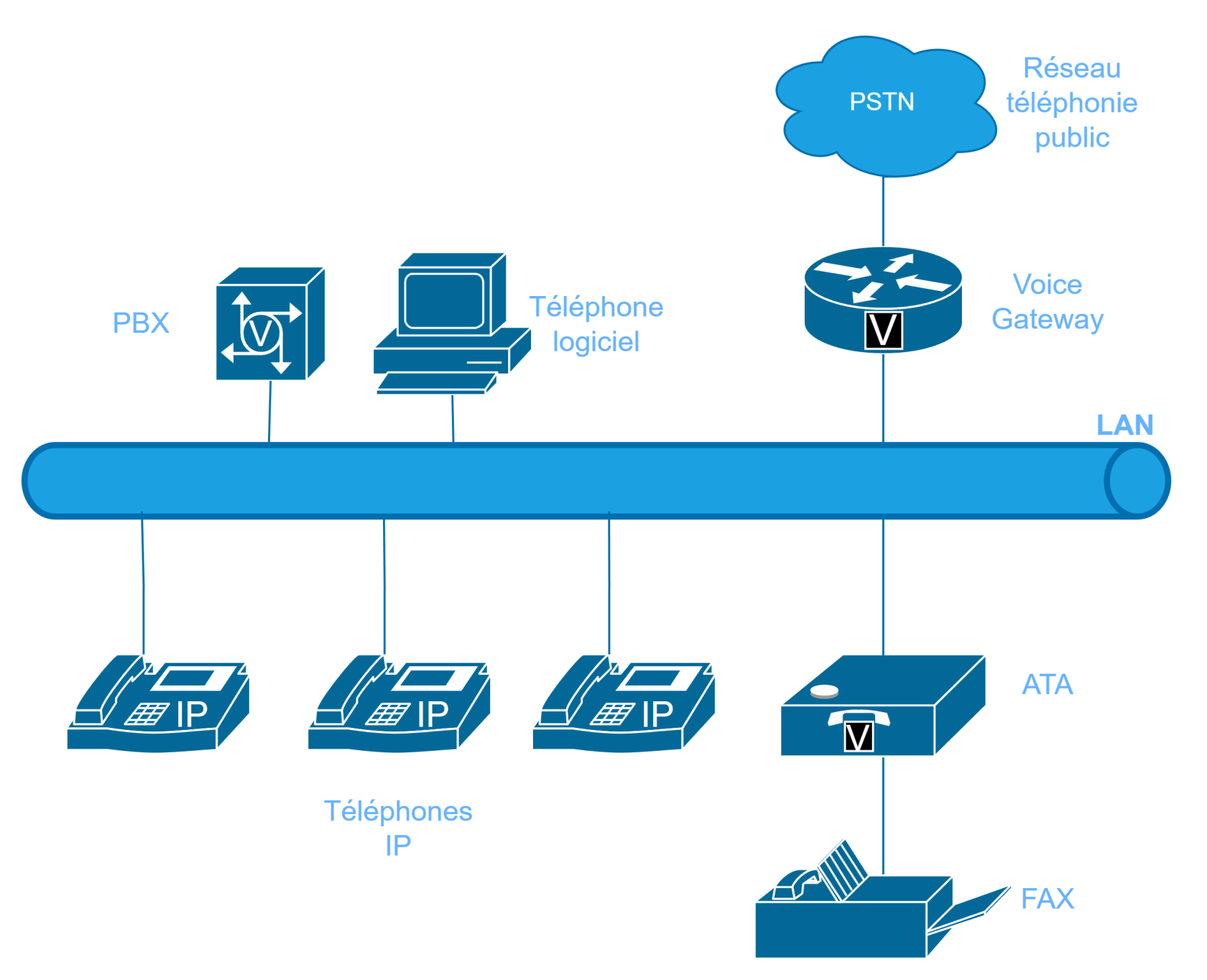

Un réseau de téléphonie IP est composé d'une panoplie de types d'appareils mais principalement de téléphones IP reliés ensemble par un réseau IP quelconque (routeurs, commutateurs, points d'accès et ponts sans-fil) ainsi que d'un serveur de téléphonie IP (communément nommé un PBX ou "Private Branch Exchange") qui permettera l'établissement d'appels entre les appareils. Il est aussi possible d'émuler un téléphone IP sur un ordinateur et le relier à un réseau de téléphonie IP.

Quoi que non nécessaires au fonctionnement d'un réseau de téléphonie IP local, il est à noter qu'il est possible d'y connecter des appareils de téléphonie analogiques tels que des téléphone analogiques ou des "fax" et de relier le réseau de téléphonie à un "PSTN" ou "Public Switching Telephony Network" pour pouvoir placer des appels externes. Le type d'appareil généralement utilisé pour relier un appareil tel qu'un photocopieur ou un fax se nomme un ATA ou (Adaptateur de Téléphonie Analogique) et permet de relier généralement un ou deux appareils. Le type d'appareil utilisé pour relier différents types de téléphonie ensemble se nomme un "Voice Gateway" ou une "Passerelle vocale", ce type d'appareil permet généralement de relier plusieurs lignes et est généralement utilisé pour relier un système de téléphonie IP à un réseau de téléphonie publique.

Ces réseaux sont généralement soit sur des segments ethernet complètment dédiés à la téléphonie IP ou dans un VLAN séparé du réseau local afin de prioriser ce trafic puisque le protocole RTP utilisé pour l'échange vocal entre deux interlocuteurs est très sensible à la latence et aux pertes de paquets. C'est généralement ce que l'on nomme un "voice VLAN".
